  • 优质透气型跑道施工

  • 产品优势:
  • 促销价格: ¥¥65.00
  • 零售价格: ¥¥65.00
  • 购买数量:
  • 产品型号及参数:
  • 产品类别:运动跑道
    品牌:恒辉
    货号:H-0001
    材质:PU
    适用场所:足球场
    形状:液体
    产地:广州
    规格:13mm
    颜色:红色 绿色  黄色

姓   名:
手   机:
邮   箱:
产品描述







透气型塑胶跑道是由国外引进的先进技术,经过专业化,现已成为我国大、中、小学深受欢迎的田径运动场。据不完全统计,透

  气型塑胶跑道在其大、中、小学的塑胶铺装比例上占居为63%

一、透气型塑胶跑道的概况编辑

  透气型塑胶跑道在美国、德国、意大利、日本、韩国、法国、澳大利亚等国广泛应用。

二、透气型塑胶跑道特点编辑

不会鼓泡

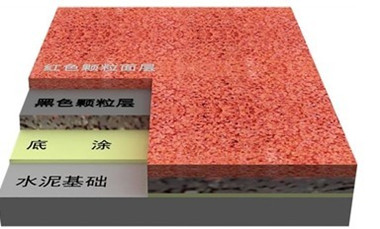

  其底层是采用单液型PU与弹性橡胶颗粒相结合,为环保型产品,具有透气功能。在高温下,地基产生的蒸汽,会很快的散发出去。蒸汽压力无法聚集,所以不会产生鼓泡现象,并符合专业要求,弹性好。

  1、 面层采用EPDM(三元乙丙)胶粒,使之具有高度紫外线抵抗力,实践证明,无褪色,强力耐磨。

  2、 不掉粒,面层的EPDM(三元乙丙)胶粒是与聚氨酯浆料、预聚体混合搅拌后,采用机械喷涂进行施工。

透气型塑胶跑道面层

  3、 耐候性极佳,不易老化。

  4、 弹性稳定,一年四季弹性无差别,不会冬硬夏软。

  5、 力量回转及吸震力强,强调运动员舒适及安全,有助于运动员发挥或提高成绩。

  6、 强调跑道整体性能,适应各项目及长远比赛训练等。

  7、 画线不易掉漆,色泽鲜明、不褪色,耐磨性更佳。

  8、 平整度达到国际田联标准,滤水性好,小雨天不需停止比赛,大雨后可立即比赛,不会有积水现象。

专业制作工艺简单工期相对短

色彩美观场地清洁易于维护



三、透气型塑胶跑道工艺编辑

  水泥混凝土或沥青混凝土面层清理→淡化酸水清洗水泥混凝土或沥青混凝土面层→清水再次清洗水泥混凝土或沥青混凝土面层→测量、画底线→PU强力胶涂抹水泥混凝土或沥青混凝土面层→铺设、找平摊铺机轨道→铺装黑胶粒底层→EPDM塑胶面层喷胶→测画规线→清扫面层。

  透气型塑胶跑道目前尚无国家标准,所提供用户及有关检测部门的物理性能及机械性能的数据是参照企业标准执行。在国家有关验收部门的检验检测时,参照国际田联有关标准进行验收。

施工步骤

  1、用滚刷将单组分胶水或底涂均匀的刷涂在水泥基础。

  2、在底涂未固化之前,将单组分胶水与黑橡胶颗粒按规定比例配比,用搅拌机充分搅拌,运至摊铺地点,用摊铺机按规定厚度进行摊铺;固化后,即成为弹性层。

  3、用透气型喷面胶与EPDM胶粒、EPDM胶粉按规定比例配比,搅拌均匀,倒入专用喷涂机中,按顺时针和逆时针方向分两遍到三遍进行喷涂,固化后及为防滑耐磨层,现在普遍使用的颜色为红色和绿色。

四、透气型塑胶跑道适用范围编辑

  适用于全国各地大中小学,气候条件在-16度以上的地区,不使用高寒冰雪地区。



五、透气型塑胶跑道验收方法及技术标准编辑

技术标准

  透气型塑胶跑道的物理性能一般按照国际田联(IAAF)规定的测试方法和程序进行检测,检测项目和参考标准如下:

检测项目 参考标准(IAAF

厚度(mm 实测

拉伸强度(MPa 0.4

断裂伸长率(% 40

冲击吸收(% 35-50

垂直变形(mm 0.6-2.2

抗滑值(BPN 20℃) 47

验收方法

  物理性能符合以上技术标准。

  颜色:各区域颜色应基本均匀一致,多色彩设计的跑道应不眩目,不造成相关比赛项目的混乱。

  面层质量:表面材料不脱粒,无裂痕、分层、起鼓现象,面层耐磨层厚度不低于2mm

  平整度:任何位置3米直尺误差不大于3mm

  厚 度:跑道区域厚度必须在13mm±2mm以内,合格率90%以上。跑道任何位置不得少于9mm,加厚区(如撑杆跳、标枪、跳远起跑道、跳高加厚区)应大于18mm。辅助区厚度宜在9mm以上。

排水性:跑道应该自外向内有8‰左右的坡度,能够保证雨后40分钟左右场地基本无积水。                             六、透气型塑胶跑道面层的维护与保养编辑

  (1)透气型塑胶跑道,适合普通运动鞋、训练鞋、橡胶帆布鞋或软橡胶鞋(不适合专业运动钉鞋)

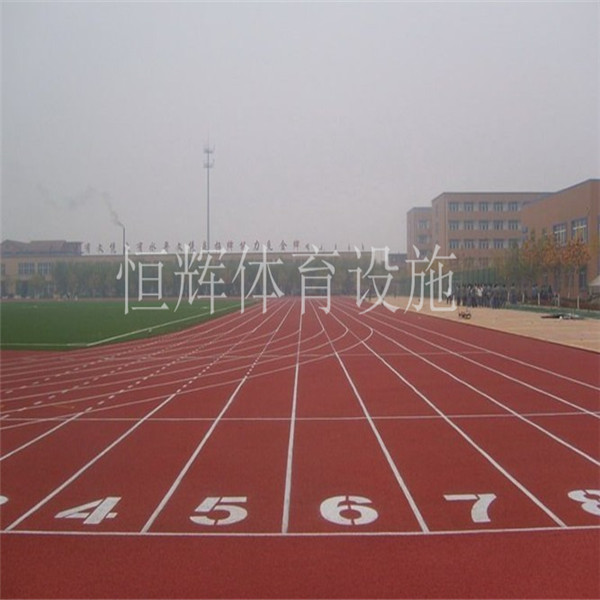

透气型塑胶跑道

  (2)透气型塑胶跑道上禁止一切车辆行驶,塑胶跑道上避免机械剧烈冲击和摩擦。

  (3)透气型塑胶跑道边缘应加保护,不得任意剥动,如发现损坏应及时修补。

  (4)透气型塑胶跑道避免接触有机溶剂、化学物品。

  (5)保持清洁,可以用水冲洗,粘上油污可用10%氨水或洗涤剂擦洗干净。

  (6)禁止吸烟乱投烟蒂、口香糖或含糖饮料。



透气型塑胶跑道施工方案



  1、设计要求 塑胶面层设计要求:跑道厚度 13 mm型号为透气型。塑胶材质要求达到 GB/T14833-93 国家标准。

  2、施工流程 场地清理 基础复验 施工准备 基材摊铺 退场交付 定位标线 面材喷涂 局部修整

  3、 施工工艺 、场地清理和修补(1) 为了保证塑胶面层的质量,必须对基础面进行彻底清理,以利于充分发挥聚氨酯的粘接力和塑胶面层的厚度均匀。①油污:用专用清洗剂洗除,机油污染严重区域需挖出重补;②污灰:扫帚扫净后用吹风机吹干净;③较牢固的凸状物:用铲刀铲除并清理;④沥青层轮迹:用铁锤锤平,局部可加温后铁板压平;⑤泥土:用高压水龙冲洗;⑥跑道周边杂物:大树或落叶植物需轻摇使之加速落叶并提前清除,并尽可能使周边没有风可吹动杂物;⑦封闭施工作业面,尽可能减少车辆行人出入。

  4、基础复验

  (1) 重点为根据《田径设施标准手册》和相关规范标准对已完工田 径场基础进行测量、定位和质量验收。①基础平整度检测 以塑胶跑道的曲直分界线为界,直道沿横向与纵向每 3m 标一个点,弯道以圆心点为圆心,用经纬仪每 5〃做一放射状线,每 3m 标一个点,将 3m 直尺轻放于任何相邻两点之间,用塞尺测量最大局部凹陷,每组 30 个测量点,并记录于场地平面图上。要求平整度合格点数(塞尺读数≤4mm)≥85以上为合格。②基础坡度检测 用经纬仪自塑胶跑道分界线开始,直道每 10m 标一组点,弯道以圆心为圆心点每 15°标一组点,每组点包括第一道内沿和第八道外沿两点,再用水准仪测量每点的标高,并计算每组两点的高差和第一道及第八道同道上相邻两点的高差。要求跑道基础横向坡度≤1纵向坡度≤1‰。③基本点复测 用全站仪(2〃级)测量两个圆心和通过圆心的直径放射线与第一、八道相关点的准确性,如果发现误差须及时报告并作相应调整。④基础层质量验收 、跑道基础要求无明显裂缝,表面均匀坚定,无麻面,接缝平顺光 1) 滑,边际线角清晰,无缺陷。 、经洒水或大雨后无明显积水和波浪现象。 2) 、基础的养护期应达到 21 天以上。 3) 、面层施工准备

  (2)①、施工作业平面布置准备 、确定水电源位置,按规范搭接水电,确保安全; 1) 、确定材料进出通道和码放场地; 2) 、确定塑胶原料工作台面,要求地面平坦、坚实,并做好防护污染 3) 措施;②、施工工具准备,检查工具和搅拌运输机械性能状况要求试机一遍, 按该工程实况进行操作,并最优化原则尽可能缩短物料运输距离,确 定先后远近施工顺序。③、清点原料,按实际丈量面积计算每日用料量。 、基材机械摊铺

  (3) 在充分准备的前提下,了解当日和近期天气趋势,并测定当时 地面含水率≤10,向监理工程师报告得到允许后进行基材摊铺工 序。①、基材混合搅拌 1)材料搅拌场所应铺设胶布或塑料布,避免沾污地面损及施工品质 及影响环境清洁。 2)搅拌桶之容量为搅拌量的 1.5倍,使用前搅拌桶应干燥及清洁。 3)混合材料时应先倒入单组分粘接剂并使搅拌桶边全面浸附后再倒 入黑胶粒。

  (4)搅拌时间控制视当时具体温度与湿度而定,70湿度、25℃温度 的基本混合搅拌时间为 3.5 分钟,同时要求 99以上胶粒裹上粘接剂 才可出料;搅拌均匀的混合料应及时运送到作业区。5)材料需要量根据搅拌器容量确定总量,然后按配比用磅秤准确秤量。 、搅拌时应避免水份直接进入搅拌容器。6) 、每次投料数量、搅拌时间及时记录,每班组当天汇总总结。7) 、步骤:放料→称量→投料→搅拌→出料。8)②、基材的机械摊铺 、检查并调整 SMG 摊铺机调节器高度,对施工面四周用板材进行 1) 封堵,并作手工包边处理; 、将搅拌均匀基材倒入摊铺机进料区域;2)、机械有效宽度两侧出现漏料时应及时手工补料,并清理余料和洒落料; 、4) 边角处和排水孔位置用镘刀进行小角度批刮,并及时添加或减除,避免凹陷或隆起; 、摊铺机每前进 3-5m 距离后,检查人员用直钢尺测量基材厚度, 5) 厚度控制在≥10mm; 、排水孔下部用玻璃纤维网格布垫底,以利排水;6) 、及时清除溅落在基材完成面上的杂物及昆虫、树叶等;7) 、前后班组作业面交接处需用镘刀作接缝处理,做到基本无高差;8) 、确定收口位置,并提前贴好胶带;9)、当班全部基材摊铺完毕后需及时清除胶带;

  (5)、局部修整 直至基本① 纵向和横向施工接缝及不平处需用专用平面磨光机磨平, 无高差;② 局部毛刺和未清理已固化洒落料同样需用磨光机磨平;③ 内、外侧余料需及时清理;④ 外包角角度应一致,控制在 45°角左右,外侧边线线迹清晰

  (6)、面材摊铺 将 (¢0.5 以下)细料① 确定当日当班工作量, EPDM 粉料 、 (¢0.5-1.5) 及面层粘接剂按当班需要的数量运到作业面周边区域,并确定当日 温度、湿度等气候条件;② 将材料依次倒入搅拌机进行搅拌,要求一组一搅,随搅随用;③ 将搅拌均匀的喷涂料倒入 SMG 喷涂机料斗,并同时开启内搅拌送 料装置;④ 当喷涂装置运转正常后开启喷枪,并控制喷射角度≤75°;⑤ 喷涂作业要求连续供料、连续喷涂,作业人员要求高度协调。喷涂 喷枪呈扇面左右摇摆以利自我检查和均匀 方向为面向作业区倒退, 洒落;⑥正反方向喷涂各一次,每次喷涂层厚度≥1.5mm⑦反向喷涂时需有专人从不同光线角度检查跑道表面材料的均匀度及时反馈给作业人员,避免漏喷和不匀。 、定位标线

  (7)① 复验并找出原场地圆心和定位标志桩;② 再次清理塑胶跑道面层,用吹风机吹净杂物;③ 严格按照国际田径联合会(IAAF)标准田径场标线规范进行标线;④ 先用大头针定出点位线,用白灰线弹出线迹,再用聚氨酯专用标线 漆喷出白线,线宽为 50mm,要求线条清晰,无明显接缝,无毛边;⑤ 详见定位标线施工方案。 、退场交付使用

  (8)① 退场前做好成品保护工作;② 交付后需提交业主场地使用手册;③ 协助培训学校专业场地维护人员若干名。

  4、 透气型塑胶跑道施工质量控制要点施 工 阶 段 质 量 控 制 要 点 场地清理与修补 彻底清理缺陷修复 自检合格 基础复验 标准检测、平整度、坡度达标 监理认可、复验无误 施工准备 布置合理、准备充分 自检合格 基材摊铺 搅拌摊铺均匀、边角到位 监理认可、自检合格 面材喷涂 喷涂均匀、无漏喷 业主、监理验收合格 定位标线 定位准确、标线清晰 整体验收合格 交付使用。
